PILOSITH®/WP 40 - Lehm-Wandheizungsputz, trocken

PILOSITH WP 40 – Lehm-Wandheizungsputz für gleichmäßige Wärmeflächen

Wandheizungsrohre fachgerecht einputzen und gleichzeitig die Wärmespeicherung einer massiven Lehmschicht nutzen: PILOSITH WP 40 ist ein mineralischer Lehm-Innenputz für Wandheizungssysteme, Sanierung und Neubau.

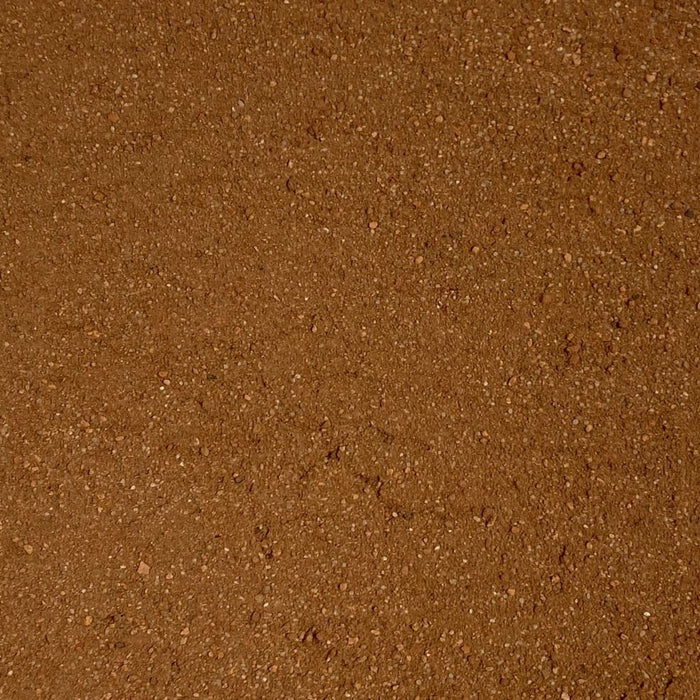

Der trockene Lehmputzmörtel nach DIN 18947 besteht aus Ziegeltonmehl, Lehm und ausgewählten Natursanden. Seine Körnung von 0–2 mm lässt sich von Hand oder maschinell verarbeiten. Der Ziegeltonanteil sorgt für eine hohe Wärmespeicherkapazität, ohne den diffusionsoffenen Charakter des Wandaufbaus aufzugeben.

Was PILOSITH WP 40 für Wandheizungen leistet

• Für Wandheizungssysteme entwickelt: Heizrohre werden in eine massive, wärmespeichernde Lehmschicht eingebettet.
• Hohe Wärmespeicherkapazität: Ziegeltonmehl unterstützt die gleichmäßige Aufnahme und Abgabe von Wärme.
• Vielseitiger Innenputz: auch als Unterputz, auf homogenen Flächen einlagig und als Speicherputz im Lehm-Ofenbau einsetzbar.
• Hand- und Maschinenverarbeitung: geeignet für Selbstbauer, Fachbetriebe und größere Flächen.
• Diffusionsoffener Aufbau: wasserdampfdurchlässig, kapillar leitfähig und raumklimaregulierend.
• Flexibles Finish: naturfarben belassen, mit Oberputz veredeln oder offenporig streichen.

Geeignet für Wandheizung, Altbau und Neubau

WP 40 wird im Innenbereich auf Wandheizungsflächen sowie für Renovierungen, denkmalgeschützte Gebäude und neue Wandaufbauten eingesetzt. Nach passender Vorbereitung eignet er sich unter anderem für tragfähige Altputze, porigen Beton, HWL-Platten, Kalkzement- und Zementputze, bestehende Lehmputze, Porenbeton-, Kalksandstein- und Ziegelmauerwerk sowie Schilfrohr und Ziegeldrahtgewebe.

Untergrund und Wandheizung vorbereiten

Der Untergrund muss saugfähig, fest, trocken, frostfrei, tragfähig, sauber und gleichmäßig ausgetrocknet sein. Schalöl, Sinterhaut und andere Trennmittel werden vollständig entfernt. Bei Flächenheizungen ist DIN EN 1264 zu berücksichtigen.

• Wenig saugende Flächen: mit einem geeigneten Haftvermittler auf Quarzkorngrundierung vorbereiten und 24 Stunden trocknen lassen.
• Wandheizungsflächen: nach dem Verputzen eine geeignete Gewebematte im oberen Drittel der Putzlage einbetten.
• Weiterer Putzaufbau: die Oberfläche für nachfolgende Lehmputze rau belassen.

Anmischen und verarbeiten

1. Für einen 25-kg-Sack etwa 6 Liter Wasser vorlegen.
2. Das Trockenpulver zu einer möglichst steifen, gut verarbeitbaren Konsistenz anmischen. Die benötigte Wassermenge hängt auch von Wasser- und Raumtemperatur ab.
3. WP 40 nicht mit anderen Materialien mischen.
4. Von Hand oder mit einer marktüblichen Putz- und Mischmaschine in 10–40 mm auftragen.
5. Beim Glätten sorgfältig verdichten und die Fläche anschließend vollständig austrocknen lassen.

Der angemischte Putz bleibt etwa zwei Tage verarbeitbar. Angetrocknetes Material kann mit Wasser erneut aufgerührt werden. Nicht unter +5 °C Wand- und Lufttemperatur verarbeiten und vor Frost schützen.

Technische Daten

Oberfläche weiter aufbauen oder natürlich belassen

Die natürliche Putzoberfläche kann sichtbar bleiben. Für eine feinere Oberfläche eignet sich PILOSITH OP 10 Lehm-Oberputz. Alternativ sind offenporige, spannungsarme Anstriche wie Lehm-, Kalk-Kasein-, Kalk- und Silikatfarben möglich.

Bedarf berechnen und passendes Gebinde wählen

Gib Heizfläche und geplante Auftragsstärke in den Bedarfsrechner ein. Er zeigt den Gesamtbedarf und alle verfügbaren Gebindegrößen von 1.000 kg über 500 kg bis 25 kg. Die gewählte Variante lässt sich anschließend mit der berechneten Stückzahl direkt in den Warenkorb legen.
